红外温度产品

产品名称: 旋转机械红外热成像仪监测系统YTA8Z3
产品型号: 1
产品简介:

在线式红外热成像监测预警系统是指前端在线式红外热像仪设备和后端控制分析诊断软件集成于一体的在线监测平台,利用广域网络技术,实现远程操控红外热像仪和网络摄像机,实时或定时自动获取被检测目标设备的红外和可将光图像和视频,再通过后他分析诊断软件获取所需的相关稳固等信息,实现对目标监测区域的温度状态信息监控从而达到热故障预警、缺陷判断等功能。

详细介绍

产品名称:在线红外热像仪监测套件

产品型号:YTA8Z3-1

1.概述

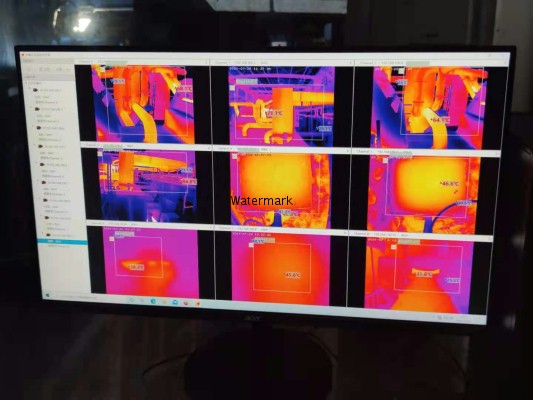

在线式红外热成像监测预警系统是指前端在线式红外热像仪设备和后端控制分析诊断软件集成于一体的在线监测平台,利用广域网络技术,实现远程操控红外热像仪和网络摄像机,实时或定时自动获取被检测目标设备的红外和可将光图像和视频,再通过后他分析诊断软件获取所需的相关稳固等信息,实现对目标监测区域的温度状态信息监控从而达到热故障预警、缺陷判断等功能。

2.系统优势

 1、红外热成像仪采用红外领域技术热像仪产品,成像清晰,测温精确、产品稳定。

 2、采用一线通设计,设备所有通信,控制接口仅为一根网线。

 3、高精度数字化云台。

 4、强大的后台分析诊断功能,得到实践检验。

 5、前端红外探头多种参数可选,可根据客户实际需求定制解决方案。

3技术指标



红外参数

型号:YTA8Z3-1

探测器

240 x 180

热灵敏度/NETD

<60mk

帧频

25fps

视场角/FOV

33.4°x 25.4°

镜头

6.8 mm

调焦

固定

调色板

至少 6 种调色板(黑热/白热/铁红/等)

可见光参数



分辨率

1920x1080

视场角/FOV(D)

69°

镜头

5.75 mm

调焦

固定

补光

内置 LED 灯

多光谱融合



可见光融合

双波段图像融合增强

测温



测温范围

-20℃ to + 120 ℃ (支持宽动态-20 ℃ to +400℃)

测温精度

±2℃ 或量程的 2% (宽动态状态下量程的 2%)

点测温

6 个可移动点测温,可与其他测温点或测温区域的最高温度、最低温度、平均温度做比

较

区域测温

6 个可移动区域测温,区域内有最高温度、最低温度和平均温度,可以与其他测温点或

测温区域的最高温度、最低温度、平均温度做比较

线测温

1 条线测温,线上有最高温度、最低温度和平均温度

测量预设值

有

温差

个温度测量值与参考温度之间的温度差

参考湿度

手动设置

大气传递校正

自动,基于距离、大气温度及相对湿度的输入值

发射率校正

0.01 到 1.0 不等

反射表观温度校正

自动,基于反射温度输入值

测温校正

总体及单个目标参数

报警



报警功能

所有测温点、所有测温区域和测温线内的最高温度、最低温度和平均温度均可配置单

独的报警输出

报警输出

I/O 输出、日志、保存图像、文件发送(FTP)、电子邮件(SMTP)、通知

协议



ONVIF

支持

GB/28181

支持

图像流



图像流格式

MJPEG/H.264

图像流分辨率

可见光 1920x1080

热成像 480x360(upscale)/240x180

融合图像 480x360(upscale)/240x180

自动图像调节

支持

手动图像调节

支持

图像存储



存储介质

内置存储器(Flash),可选配内置 TF 卡,最大支持 64GB

图像存储模式

红外/可见光图像单独存储红外和可见光图像同时存储

可见光和红外融合图像存储

文件格式

JPEG、MP4

设置



B/S 配置界面

有

C/S 配置工具

有

SDK

对外输出原始温度数据,用户可进行二次开发

电源



外部电源

DC12V

POE

802.3 at

外部接口



M12 X 型

包含 10M / 100M 自适应以太网口和 POE 供电

M12 A 型

包含 DC12、报警 IO 和模拟视频

环境参数



防护等级

IP67

工作温度

-20℃ to +60℃

存储温度

-40℃ to +70℃

湿度

≤95% 非冷凝

电磁兼容性

EN 61000-6-2:2001(抗干扰) EN 61000-6-3:2001(抗辐射)  FCC 47 CFR 15 部分 B 级(抗辐射)

抗冲击

25G, IEC68-2-29

抗振性

2G, IEC68-2-6

物理参数



尺寸

55.5 x30.4 x 88.5 mm (不带连接器)

55.5 x30.4 x102.4 mm(带连接器)

4.标准配置(套)

  • 固定式在线红外热像仪
  • 带空气吹扫冷却保护套
  • 网络采集控制箱(POE电源模块/网络交换机/路由器/数据视频传输模块)
  • 超温预警报警系统
  • 实时在线监测软件
